石英ライトガイド

石英/石英 紫外線ファイバ
紫外、可視、赤外、透過にすぐれる
高出力レーザーにも使用可能
耐熱、高真空、防爆に対する特殊コーティング可能
最大コア径 50μm~1700μm

特 長

用 途

・分光分析機器
・センサー
・紫外線フォトリソグラフィー
・レーザー溶接/レーザー半田
・レーザーマーキング
・臨床医療機器・分析機器
・レーザーダイオード・ピグテール
・パイロメーター
・トムソン散乱機
・フォトダイナミックセラピー
・紫外線LED

UVファイバー 赤外線用ファイバー
図

被覆構造
構造

主な特性

仕 様

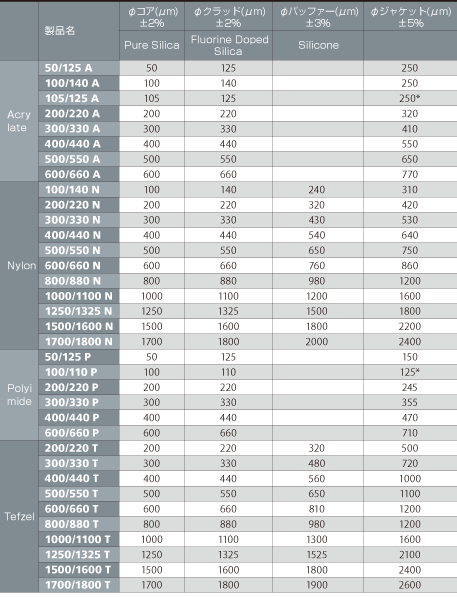

UV & WF Standard NA (0.22) Sizes
●Optran UV & Optran WF Standard NA (0.22) Sizes

■ ピッグテール加工

大口径ファイバ 400μm以上の石英ファイバをSMAコネクタ付
ピッグテール加工致します。

例 :
SMA 1p/UV500/550/700/1000N/XPVC 3.8mm
SMA 1p/WF600/660/710p/XPVC 3.8mm
片端 SMAコネクタ ケーブル長1.5m

加工品

石英 / 石英 紫外線ファイバ加工品

■ ファイババンドル

接着加工したバンドルです。

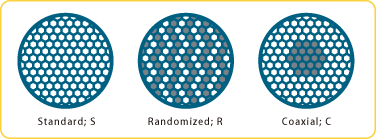

Available Fiber Locations within Bundles :

■ 石英ライトガイドの参考図

■ 一分岐タイプ

一分岐タイプ

■ 二分岐タイプ

二分岐タイプ

■ 多分岐タイプ

多分岐タイプ

■ ライン型

ライン型

■ リング型

リング型

参考図以外にも図面をいただければ対応いたします。お気軽にご相談下さい。
